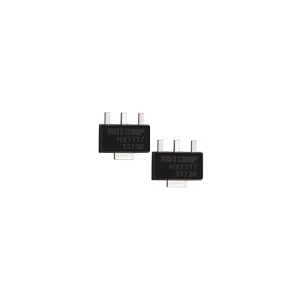

AMS1117（HX1117）是一款专为多种电子设备设计的高性能低压差线性稳压器，广泛适用于DVD播放器、数字电视广播接收机（DVB）、广告显示终端、家用电视机、车载音频系统、便携式电子设备及各类小型电器。该器件具备出色的能效表现，在承载800mA负载电流时，其压降损耗仅为1.2V，显著降低系统发热与能耗。
核心功能亮点
- 灵活输出配置：支持可调版本与固定电压版本。通过外接两个电阻即可实现1.28V至13.8V范围内的任意输出电压调节；同时提供1.8V、2.5V、3.3V、5V四种标准固定电压选项。
- 全面保护机制：集成过流限制与热关断功能，有效保障设备安全运行。
- 高精度基准源：内置齐纳修整带隙参考电路，确保输出电压精度控制在±1%以内。
- 稳定性优化设计：要求输出端至少配备10μF电容，以提升瞬态响应能力与系统稳定性。
- 多封装选择：提供TO252、SOT223、SOT-89三种封装形式，满足不同应用场景需求。
一、详细规格参数表
| 参数项 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 参考电压（可调版） | VREF | VIN-VOUT=2V, IOUT=10mA | 1.232 | 1.25 | 1.268 | V |
| VIN-VOUT=1.4~10V, IOUT=10~800mA | 1.225 | — | 1.275 | V | ||
| 输出电压（固定版） | VOUT | VIN=VOUT+2V, IOUT=10mA | Vo×0.985 | Vo | Vo×1.015 | V |
| VIN=VOUT+2V~10V, IOUT=10~800mA | Vo×0.98 | — | Vo×1.02 | V | ||
| 静态电流 | IQ | TJ=25℃ | — | 2 | — | mA |
| TJ=125℃ | — | — | 5 | |||
| 压降阈值 | VDROP | IOUT=100mA | — | 1.2 | — | V |
| 纹波抑制比 | PSRR | f=120Hz, VIN=VOUT+3V | — | 75 | — | dB |
| 输出噪声电压 | VN | f=10Hz~100kHz | — | 0.004 | — | % |
| 调整引脚电流 | IADJ | — | 60 | 120 | — | μA |
| 热关断温度 | TSD | — | — | 150 | — | ℃ |
| 输出电流限制 | ILIMIT | — | 1.1 | 1.5 | — | A |
二、产品主要特性
- 多电压版本可选：涵盖8V、2.5V、3.3V、5V及可调版本，适配多样化供电需求。
- 双重保护功能：内置过流限制与热关断机制，增强系统可靠性。
- 高输出能力：最大输出电流达800mA，满足多数低功耗设备需求。
- 优异调节性能：线路调节率≤2%，负载调节率≤4%，保证输出稳定。
- 紧凑封装方案：支持SOT-223、TO252、SOT-89三种封装，便于PCB布局设计。

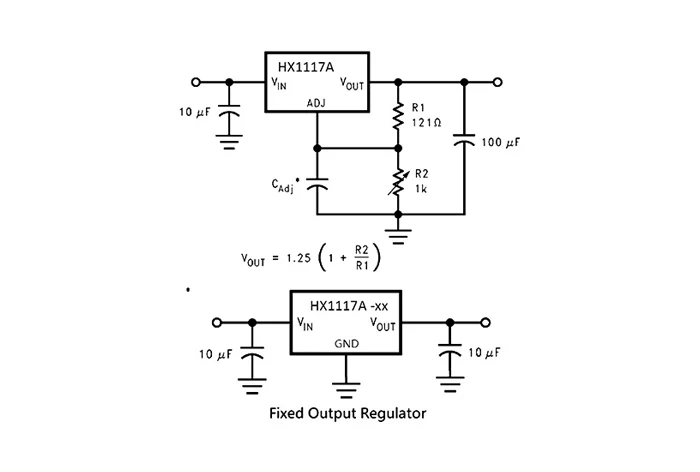

三、典型应用电路图
四、引脚定义与封装对照表
| 引脚名称 | TO252引脚号 | SOT223引脚号 | 功能说明 |
| INPUT | 1 | 1 | 输入电压接入端 |
| OUTPUT | 2/TAB | 2/TAB | 输出电压输出端 |
| ADJ/GND | 3 | 3 | 接地/调整功能端 |
注：以上参数及功能描述均基于原厂技术规范，确保与实际器件性能一致。
