EC0059J电子雾化器专用控制芯片产品详解

EC0059J电子烟芯片 通过高度集成化设计,将雾化控制、电源管理、安全防护融为一体,以低功耗、高可靠性及简易外围设计,为雾化器开发者提供高效解决方案。

一、产品概述

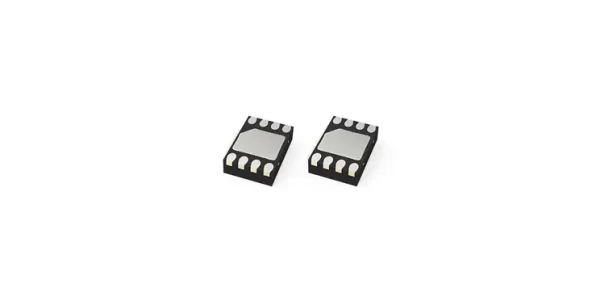

EC0059J 是一款专为电子雾化器设计的高集成度 ASIC 控制芯片,采用 DFN8(2×3) 紧凑封装,集成了咪头传感、功率驱动、锂电池充电管理及多重安全保护功能。与传统 MCU 方案相比,其 ASIC 设计避免了程序死机风险,并优化了低电压下的复位性能,确保极端条件下的稳定运行。该芯片适用于电子烟、医疗雾化设备等场景,兼具高性能、低功耗与高可靠性。

二、核心优势

  1. ASIC 专用架构
    • 非通用 MCU 方案,无操作系统死机风险,适应复杂雾化控制需求。
    • 支持宽电压输入(3.05V-4.3V),内置欠压锁定(UVLO)功能,避免低压误动作。
  2. 高集成度与低功耗
    • 集成咪头传感器接口、MOSFET 功率开关、三段式锂电充电管理模块,外围元件极少。
    • 省电模式下静态电流仅 2.2μA(典型值),延长电池续航。
  3. 强效功率输出
    • 最大持续输出电流达 5.3A,可驱动低至 0.8Ω 的雾化片。
    • 专利抗干扰算法提升咪头检测精度,避免误触发。
  4. 全方位安全防护
    • 短路保护:负载电阻<0.4Ω(典型值)时自动截止输出。
    • 过温保护:结温≥140℃触发保护,智能调节充电电流。
    • 吸烟超时保护:单次吸烟超 10秒 自动切断。
    • 充电保护:支持涓流-恒流-恒压三阶段充电,预设 4.2V 浮充门槛。
  5. 可视化交互
    • LED 指示灯区分工作状态(启动、吸烟、充电、保护等),提升用户体验。

三、详细规格参数

参数类别 参数项 条件 最小值 典型值 最大值 单位
电气特性 工作电压(VDD) 3.05 4.3 V
低压检测阈值(Vuvlo) VDD从高到低 2.95 3.05 3.15 V
静态电流(Iq) 省电模式 2.2 5 μA
MOSFET导通阻抗(Rdson) IAT=1A 70
LED电流(Iled) 5 mA
功率输出 最大负载阻抗(Rload) 0.8 Ω
平均输出电压(VAT) VDD=4.2V,空载 3.60 V
最小导通占空比(Dmin) VDD=4.2V 88 %
充电管理 充电输入电压(VCC) 4.5 5 5.5 V
充电电流(ICH) VCC=5V 550 mA
涓流充电电流(ITRIKL) VCC=5V 70 mA
保护功能 短路保护阈值(RS) 0.4 Ω
过温保护阈值(TSD) 140 155 170

四、产品特性解析

  1. 极简外围设计
    • 无需外接 MOSFET,直接驱动雾化片,节省 PCB 空间与成本。
    • 咪头传感器(SE引脚)直连,内置滤波算法抑制高频噪声。
  2. 智能充电管理
    • 支持 AC-DC、USB 等多种输入,兼容涓流(预充)、恒流、恒压三阶段充电。
    • 智能温控技术:当芯片结温超过 120℃ 时自动降低充电电流,防止过热。
  3. 多重安全机制
    • 输出短路保护:负载低于 0.4Ω 时立即关断输出。
    • 吸烟超时保护:单次吸气超过 10 秒触发保护,避免雾化器干烧。
    • 欠压/过温/过流保护:全场景覆盖,确保电池与器件安全。
  4. 低功耗优化
    • 上电后默认进入省电模式,仅在咪头检测到气流时激活工作模式。
    • 静态电流低至 2.2μA,显著延长单次充电使用时间。
  5. LED 状态指示
    • 启动指示:上电后 LED 闪烁一次。
    • 吸烟过程:吸气时 LED 常亮,超时保护触发后闪烁。
    • 充电状态:充电时 LED 呼吸灯效,充满后常亮。
    • 故障指示:短路/过温/欠压时 LED 快闪。

五、管脚功能与典型应用

  1. 引脚定义
    引脚号 引脚名 功能描述
    1 SE 咪头传感器输入,检测气流信号
    2、3 VDD 电池正极输入(双引脚冗余设计,降低接触电阻)
    4 VCC 外部充电输入(支持 USB/AC-DC)
    5、6 AT 雾化片驱动输出,双引脚并联提升驱动能力
    7 LED LED 指示灯控制,外接限流电阻
    8 TS 内部测试脚(接地或悬空,工厂测试用)
    9 GND 芯片地
  2. 典型应用电路
    • 电源路径:锂电池通过 VDD 引脚供电,VCC 连接 USB/适配器进行充电。
    • 负载驱动:AT 引脚直接驱动雾化片,无需外加 MOSFET。
    • 传感器接口:SE 引脚连接驻极体咪头,检测气流变化。
    • LED 指示:通过限流电阻连接 LED 正极,显示工作状态。

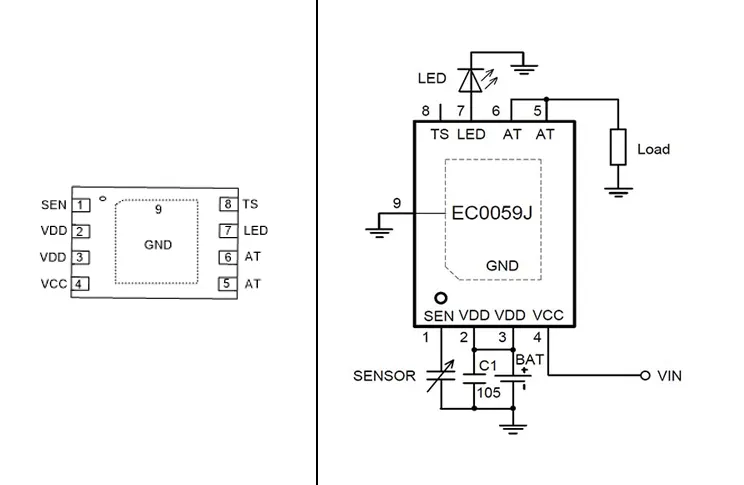

电子烟asic芯片ec0059j引脚图和典型应用电路图

六、应用场景

  • 电子烟:高功率输出满足低阻雾化芯需求,LED 指示提升交互体验。
  • 医疗雾化器:恒压充电管理适配便携式设备,多重保护确保安全性。
  • 智能硬件:ASIC 架构降低开发门槛,适用于量产型雾化产品。
