近期外贸市场中的智能水杯掀起一波热潮，特别不同国家的温度气候差异较大，近期拆解了一款热销智能水杯的充电模块，意外发现其核心充电管理芯片采用了华芯邦的HT4088。这款40V耐压、1A线性锂电池充电管理芯片，凭借其紧凑设计、全面保护功能和适配便携式设备的特性，成为智能水杯等小家电的理想选择。本文将结合拆机实测，从硬件设计视角解析HT4088的技术亮点与应用优势。

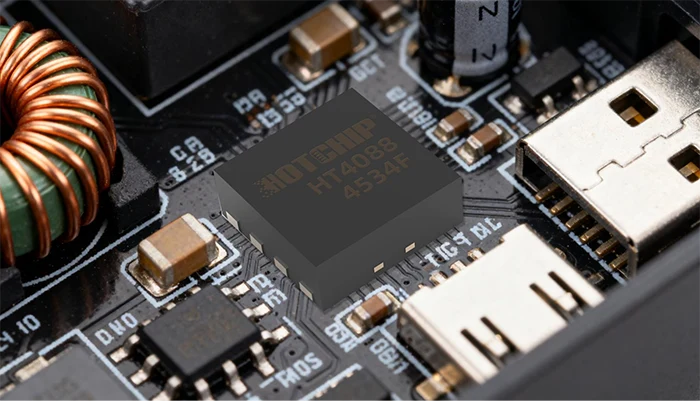

拆解的智能水杯充电底座内部，HT4088采用DFN3x3-8L封装，芯片底部的散热焊盘（EPAD）与PCB大面积铜箔紧密焊接，周围仅分布5个外围元件（输入电容、电流设置电阻、电池端电容等），整体布局极为紧凑。这种设计不仅节省了智能水杯内部宝贵的空间，还通过散热焊盘与PCB的直接连接，有效解决了线性充电芯片的散热难题。
实测发现，HT4088的应用电路极其简洁：
输入端：仅需一颗耐压≥25V的陶瓷电容（规格书推荐1.5~2倍输入电压耐压），用于滤除电源噪声；
充电电流设置：通过一颗1.0kΩ电阻（RPROG）连接PROG引脚与地，即可设定1A的最大充电电流；
电池端：一颗10μF陶瓷电容用于稳定输出电压，无需外部隔离二极管（内部集成防倒充电路）。
这种“极简外围”特性，大幅降低了智能水杯的硬件成本与生产复杂度。
一、核心性能解析：为智能水杯量身定制的安全与效率
1.1 40V高耐压输入：应对复杂电源环境
智能水杯用户常混用手机充电器、充电宝等非专用电源，输入电压波动较大。HT4088的40V输入耐压（典型电路应用下）与6.7V OVP过压保护功能，实测中可有效抵御24V误接（模拟高压适配器）、USB PD快充口的电压跳变等异常情况，避免芯片烧毁。当输入电压超过6.7V时，芯片立即进入保护模式，输入电流降至250μA以下，待电压恢复后自动重启。
1.2 精准恒流恒压充电：延长电池寿命
智能水杯内置单节18650锂电池（典型容量2000mAh），HT4088的4.2V±1%精度浮充电压与1A可编程电流完美适配：
恒流阶段：通过1.0kΩ电阻设定1A充电电流，实测从3.0V（电池欠压）充至4.2V耗时约1.5小时，符合“快充”需求；
恒压阶段：当电池电压接近4.2V时，自动切换至恒压模式，电流逐渐下降，直至降至200mA（1/5设定电流）时终止充电，避免过充。
此外，芯片支持2.9V涓流充电，当电池电压低于2.9V时，先以100mA（C/10）小电流激活电池，再进入快充阶段，有效保护深度放电的锂电池。
1.3 多重保护机制：硬件级安全防护
实测验证了HT4088的保护功能完整性：
电池反接保护：故意将电池正负极反接至BAT引脚，芯片无输出，反接电流＜0.5mA，移除反接后恢复正常充电；
过温调节：用热风枪加热芯片至145℃（典型结温阈值），充电电流从1A降至0.6A，避免高温损坏；
输入欠压闭锁：当输入电压低于3.5V（UVLO阈值）时，芯片停止充电，防止低压电源过载；
无电源漏电流＜1μA：拔掉充电器后，芯片进入低功耗模式，实测电池端漏电流仅0.8μA，避免电池自放电。
二、场景化优势：为何智能水杯偏爱HT4088？
2.1 状态指示与用户体验
HT4088的CHRG（充电状态） 和STDBY（充电完成） 引脚，在智能水杯中通过两颗LED实现直观指示：
充电中：CHRG引脚拉低（红灯亮），STDBY高阻（绿灯灭）；
充满后：CHRG高阻（红灯灭），STDBY拉低（绿灯亮）；
故障状态（如电池过温、反接）：双灯均灭，提醒用户排查问题。
2.2 低功耗与长待机
智能水杯待机时（无充电），HT4088的CE引脚悬空（内置上拉电阻），芯片自动进入低功耗模式，输入电流＜100μA；若移除电源，电池漏电流＜1μA，确保水杯闲置时电池不亏电。
2.3 散热优化与可靠性
DFN封装的散热焊盘（EPAD）与PCB大面积铜箔、过孔设计，实测在1A满负荷充电时，芯片温升仅25℃（环境温度25℃），远低于145℃的热保护阈值，确保长期稳定工作。
三、工程师总结：小芯片解决大问题
通过拆机实测，HT4088以高耐压、全保护、简设计三大优势，成为智能水杯充电模块的“理想之选”。其40V输入耐压解决了用户混用充电器的痛点，1A线性充电兼顾效率与安全性，极简外围电路降低了硬件成本，而多重保护机制则为锂电池提供了硬件级安全保障。对于追求高可靠性、低设计复杂度的便携式设备（如智能水杯、台灯、电子烟等），HT4088无疑是性价比优选。
