一、产品概述
MP261D-DB01是一款全向型MEMS麦克风传感器，采用底部端口设计，支持PDM数字输出。其紧凑的金属罐LGA封装（4.0×3.0×1.0 mm）兼容SMT工艺，适用于高密度贴片场景，且无灵敏度衰减。该传感器内置四阶Σ-Δ调制器，支持睡眠、低功耗、标准性能三种模式，可通过外部时钟频率灵活切换，满足不同场景的能效与性能需求。
二、核心特性
- 高性能与可靠性
– 全向拾音，频响平坦，典型灵敏度匹配误差≤±1 dB（批量一致性高）。
– 工作温度范围宽（-40℃~100℃），适应极端存储环境。
– 符合RoHS/无卤素标准，兼容Sn/Pb及无铅焊料工艺。
- 灵活的工作模式
– 睡眠模式：时钟频率≤50 kHz，电流低至1 μA（超低功耗）。
– 低功耗模式：时钟150~900 kHz，平衡功耗与性能。
– 标准性能模式：时钟1.1~4 MHz，优化信噪比与动态范围。
- 电气与物理特性
– 数字PDM输出，抗干扰能力强，简化后端信号处理。
– 小型化LGA封装（4×3×1 mm），适配微型化设备（如TWS耳机、可穿戴设备）。
– 输出负载电容≤200 pF，支持快速模式切换（≤10 ms）。
- 防护与兼容性
– 耐高声压级（140 dB SPL），适应嘈杂环境（如耳机降噪场景）。
– 电源去耦建议：VDD引脚需并联100 nF陶瓷电容与10 μF陶瓷电容，提升电源稳定性。
三、典型应用场景
| 应用领域 | 适配特性 |
| 智能手机 | 小型封装，低功耗，支持语音通话、语音唤醒等功能。 |
| 笔记本电脑/平板 | 全向拾音优化视频会议体验，多模式适配待机与通话场景。 |
| 蓝牙耳机/TWS | 超低睡眠功耗（1 μA），支持入耳检测（搭配模式切换逻辑）。 |
| 可穿戴设备 | 微型化设计，抗冲击封装，适应运动监测、语音交互等场景。 |
| 智能家居终端 | 高一致性灵敏度（±1 dB），适用于多麦克风阵列的降噪算法。 |
四、关键参数详解
1、电气规格
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作电压（VDD） | 1.62 | — | 3.6 | V | |
| 时钟频率范围 | 睡眠模式 | — | — | 50 | kHz |
| 低功耗模式 | 150 | — | 900 | kHz | |
| 标准性能模式 | 1.1 | — | 4 | MHz | |
| 睡眠模式电流（ISLEEP） | fCLOCK ≤50 kHz | — | 1 | — | μA |
| 输出负载（CLOAD） | — | — | 200 | pF |
2、声学特性
– 灵敏度匹配：±1 dB（批量一致性高，适合多麦克风同步应用）。
– 极性：声音强度增加时，输出密度递增（1的密度上升）。
– 指向性：全向型（Omnidirectional），覆盖全方位声源。
– 满幅输出（FS）：±100%（对应140 dB SPL高声压级）。
3、时间特性
– 启动时间：上电后6~20 ms进入工作状态。
– 模式切换时间：≤10 ms（睡眠/低功耗/标准模式间切换）。
– 休眠响应时间：fCLOCK≤50 kHz时，≤30 μs进入睡眠。
4、机械参数
| 参数 | 数值 | 公差 |
|---|---|---|
| 封装尺寸 | 4.0×3.0×1.0 mm | ±0.10 mm |
| 声学端口(AP) | ∅0.25 mm | ±0.05 mm |
五、引脚定义与电路设计
| 引脚 | 功能 | 说明 |
|---|---|---|
| 1 (VDD) | 电源正极 | 需外接1.62~3.6 V电源，并联100 nF+10 μF电容去耦。 |
| 2 (DATA) | PDM数字输出 | 输出阻抗低，直接连接MCU或ADC。 |
| 3 (CLK) | 外部时钟输入 | 时钟频率决定工作模式（睡眠/低功耗/标准）。 |
| 4 (L/R) | 声道选择（可选） | 接地为单声道，接高电平可配置为立体声左/右声道。 |
| 5 (GND) | 电源地 | 必须与PCB地平面连接，确保信号完整性。 |
典型电路设计建议：
– 去耦电容：VDD引脚就近放置100 nF陶瓷电容（高频滤波）与10 μF陶瓷电容（低频滤波）。
– 时钟信号：CLK引脚需接入稳定方波时钟，频率范围根据模式需求调整（见电气规格表）。

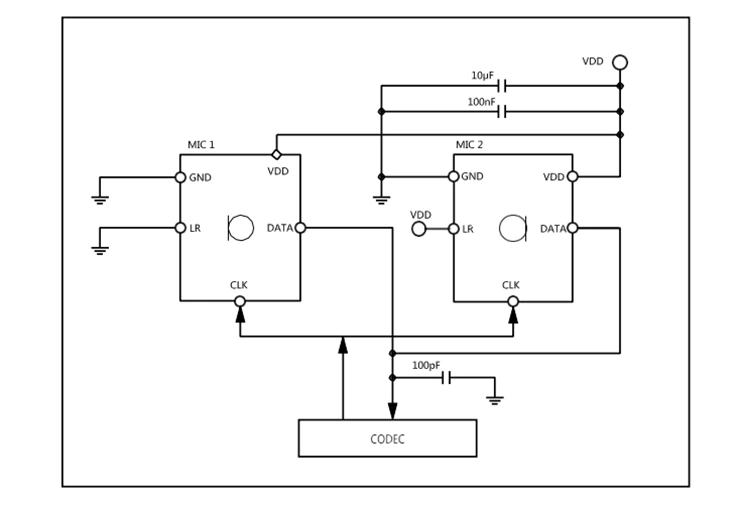

– 立体声配置：两颗MP261D-DB01可通过L/R引脚分别配置为左/右声道，共享CLK与VDD（见下图）。
六、封装与机械兼容性
– 封装类型：金属罐LGA封装，耐高温、抗机械冲击，适合回流焊工艺。
– SMT兼容性：贴片后无需额外校准，灵敏度无衰减。
– 环保认证：满足RoHS指令及无卤素要求，适用于全球市场。
七、选型与应用提示
- 低功耗场景：优先启用睡眠模式（fCLOCK≤50 kHz），电流仅1 μA，适合间歇式语音触发设备（如智能音箱待机）。
- 高信噪比需求：标准性能模式下，4 MHz时钟可优化动态范围，适合音乐录制、高清通话等场景。
- 多麦克风系统：±1 dB灵敏度匹配特性可简化校准，提升阵列一致性（如手机降噪、会议系统）。
