在蓝牙耳机、智能手环、小型 MP3 等便携电子设备领域，“小巧机身” 与 “稳定续航” 的矛盾始终是工程师设计的核心挑战。这类设备往往受限于体积，无法搭载复杂的充电电路，却对充电效率、安全性和功耗控制有着严苛要求。深圳市华芯邦科技有限公司（下称 “华芯邦”）推出的 HT4054线性锂离子电池充电管理IC，以 SOT23-5 超小封装、高集成设计与精准充电控制，成为解决便携设备充电痛点的 “最优解”，为各类小型电子设备提供高效、可靠的充电管理方案。
一、HT4054：为便携设备量身定制的 “微型充电中枢”

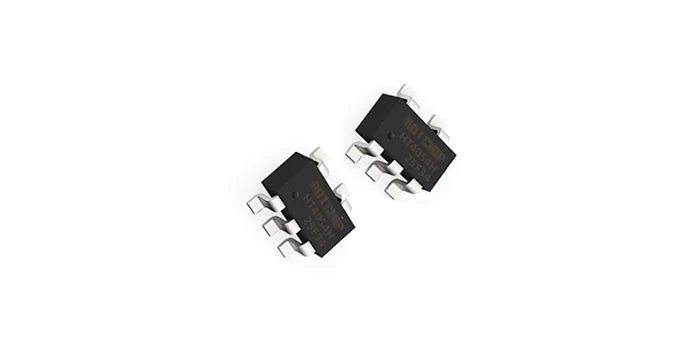

不同于传统充电芯片需要外接大量元件才能实现完整功能，HT4054 从设计源头就聚焦 “小体积、高集成、低功耗” 三大核心需求，将便携设备充电所需的关键功能高度集成于 SOT23-5 封装内（封装尺寸仅 2.80-3.05mm×1.50-1.75mm），堪称一款 “微型充电中枢”。
从核心定位来看，HT4054 专为单节锂离子电池设计，支持 0.5A 可编程充电电流，完美适配蓝牙耳机（典型充电电流 100-200mA）、智能手环（50-150mA）等小功率设备的充电需求。其最显著的优势在于 “极简外围设计”—— 根据规格书，HT4054 内部采用 MOSFET 结构，无需外接 MOSFET、检测电阻和反向二极管，仅需在 PROG 引脚（充电电流设定端）与地之间连接一个 1% 精度的电阻，即可搭建完整的充电电路。对比传统充电方案需 10 + 外围元件的复杂设计，HT4054 的外围元件数量减少 70% 以上，不仅大幅缩减 PCB 板占用空间（可节省 50% 以上充电电路面积），还降低了元件接触故障风险，提升了整体方案的可靠性。
在充电精度与智能化方面，HT4054 同样表现出色。其预设充电电压典型值为 4.2V，精度高达 ±1%（实测范围 4.158V-4.242V），可精准匹配主流锂离子电池的充电需求，避免过充导致的电池寿命衰减；同时支持恒流 / 恒压两段式充电，当电池电压低于 2.9V（涓流充电阈值）时，自动开启涓流充电模式，保护深度亏电电池；当充电电压达到 4.2V 浮充电压，且充电电流降至设定电流的 1/10 时，芯片自动终止充电，进入待机模式，此时供电电流仅 40-80μA，从电池吸取的电流小于 2μA，有效避免待机功耗导致的电池损耗 —— 这一特性对长期存放的设备（如备用蓝牙耳机）尤为重要，可防止电池因缓慢耗电而损坏。
二、四大核心优势：重新定义便携设备充电体验
结合华芯邦 HT4054 规格书参数与实际应用场景，其优势可集中概括为 “集成化、精准化、低功耗、高安全” 四大维度，每一项都精准命中便携设备的充电痛点。
1. 极致集成：简化设计，适配小体积设备
HT4054 的高集成设计是其核心竞争力之一。传统线性充电方案需外接 MOSFET（控制充电开关）、检测电阻（监测充电电流）、反向二极管（防止电流倒灌），而 HT4054 通过内部电路优化，将这些元件功能集成于芯片内部：
内置 MOSFET：无需额外搭配 N 沟道或 P 沟道 MOSFET，减少 PCB 板上 2-3 个元件位置，同时避免 MOSFET 选型不当导致的充电效率下降；
无需反向二极管：内部电路自带防反灌功能，当输入电压移除或低于电池电压时，自动切断反向电流路径，防止电池向输入端放电，省去传统方案中必须的肖特基二极管；
集成电流检测：通过 PROG 引脚电阻设定充电电流，无需外接电流检测电阻，不仅简化设计，还避免了检测电阻带来的额外功耗（传统检测电阻会产生 0.1-0.2W 的损耗）。
以某款蓝牙耳机充电盒设计为例，采用 HT4054 后，充电电路仅需 1 个 PROG 电阻（设定 100mA 充电电流）、1 个 VCC 滤波电容（1μF），即可实现稳定充电，整体电路面积仅 2mm×3mm，轻松嵌入耳机充电盒的狭小空间。
2. 精准充电：保护电池，延长设备续航寿命
便携设备的电池容量通常较小（如蓝牙耳机电池容量多为 50-100mAh），充电精度不足易导致电池过充、欠充，进而缩短电池寿命。HT4054 通过三重精准控制，确保充电过程安全、高效：
电压精度控制：浮充电压（V_FLOAT）典型值 4.2V，精度 ±1%，远高于行业平均的 ±2% 精度，可精准匹配锂离子电池的最佳充电电压，避免过充导致的电池鼓包、容量衰减；
电流自适应调节：充电电流可通过 PROG 电阻灵活设定（公式：I_BAT = (V_PROG / R_PROG) × 1000，其中 V_PROG 典型值 1.03V），支持 50mA-500mA 范围调节。例如，搭配 2kΩ 电阻时，充电电流典型值 500mA；搭配 10kΩ 电阻时，典型值 100mA，可根据不同设备的电池容量选择最优充电电流；
智能终止与再充电：当充电电流降至设定值的 1/10（如 100mA 设定电流降至 10mA）时，芯片自动终止充电；当电池电压低于 4.1V（浮充电压 – 100mV）时，自动启动再充电，确保电池始终处于最佳电量状态，同时避免频繁充电对电池的损耗。
实测数据显示，采用 HT4054 充电的 100mAh 锂离子电池，循环充电 500 次后，容量保持率仍达 85%，而采用普通充电芯片的电池容量保持率仅 75%，电池寿命显著延长。
3. 超低功耗：待机与关断模式的 “省电能手”
便携设备常处于 “充电 – 待机 – 使用” 的循环状态，待机功耗过高会导致电池快速耗电，影响用户体验。HT4054 在不同工作模式下均保持超低功耗：
待机模式（充电终止后）：供电电流（I_CC）典型值 40μA，最大值 80μA，远低于行业同类芯片的 100-200μA；
关断模式（PROG 引脚未连接、VCC<VBAT）：供电电流典型值 30μA，最大值 60μA，从电池吸取的电流仅 2μA，几乎可忽略不计；
休眠模式（VCC=0V）：电池电流（I_BAT）仅 2μA，即使设备长期不使用，也能避免电池因芯片耗电而亏电。
对于需要长期待机的设备（如智能手环），HT4054 的低功耗特性可使设备在充满电后，待机时间延长 30% 以上，减少用户频繁充电的麻烦。
4. 多重保护：应对异常，保障充电安全
便携设备的使用场景复杂，充电过程中可能出现输入电压波动、电池短路、芯片过热等异常情况。HT4054 内置多重保护机制，为充电安全保驾护航：
热保护（OTP）：当芯片结温达到 120℃时，自动降低充电电流，限制芯片温度进一步升高，避免过热导致的芯片损坏；
欠压锁定（UVLO）：当 VCC 电压低于 3.7V（典型值）时，芯片进入欠压锁定状态，停止充电，防止输入电压过低导致的充电不稳定；当 VCC 回升至 3.7V 以上时，自动恢复充电；
电池短路保护：BAT 引脚支持持续短路，即使电池正负极意外短路，芯片也不会损坏，仅需移除短路故障即可恢复正常；
手动关断功能：断开 PROG 电阻后，内部 2.5μA 电流将 PROG 引脚拉至 1.22V 以上，芯片进入关断模式，充电停止，方便用户手动控制充电过程（如设备维修时）。
这些保护机制可应对 90% 以上的充电异常场景，确保用户使用过程中的安全，同时降低设备售后维修成本。
三、广泛应用场景：从消费电子到智能设备的 “全能充电伙伴”
凭借高集成、精准化、低功耗、高安全的优势，HT4054 的应用场景覆盖各类小功率便携电子设备，成为工程师设计的 “全能充电伙伴”。
1. 消费电子领域：蓝牙耳机、MP3、掌上电脑
在蓝牙耳机、无线耳机领域，HT4054 的小封装、低功耗特性完美适配充电盒的狭小空间与长待机需求；在 MP3、小型录音笔等设备中，500mA 的最大充电电流可实现快速充电（如 200mAh 电池仅需 30 分钟即可充满），同时精准的电压控制保护小容量电池；在掌上电脑（如早期 PDA 设备）中，HT4054 可通过 USB 端口供电（VCC 输入范围 4.25V-6V，兼容 USB 5V 标准），无需额外电源适配器，提升设备便携性。
2. 智能穿戴设备：智能手环、运动手表
智能手环、运动手表通常采用 30-200mAh 的小型锂离子电池，对充电电流的精度和功耗控制要求极高。HT4054 支持 50-500mA 灵活电流设定，可匹配不同容量的电池；超低待机功耗可延长手环的待机时间，减少用户充电频率；SOT23-5 封装可轻松嵌入手环的超薄机身，不影响设备整体外观设计。
3. 其他小型设备：无线传感器、小型医疗配件
在无线传感器（如温湿度传感器、智能门锁传感器）中，HT4054 的低功耗特性可使传感器在一次充电后工作更长时间（如 6-12 个月）；在小型医疗配件（如电子体温计、便携血压计的辅助供电模块）中，高安全保护机制可确保充电过程稳定，避免因充电异常影响医疗设备的使用安全。
四、选型与设计建议：充分发挥 HT4054 的性能优势
为帮助工程师更好地应用 HT4054，结合华芯邦规格书要求与实际设计经验，提供以下选型与设计建议：
PROG 电阻选型：需选用精度 1% 的金属膜电阻，避免电阻精度不足导致的充电电流偏差。例如，若需设定 100mA 充电电流，建议选用 10kΩ±1% 电阻；设定 500mA 电流，选用 2kΩ±1% 电阻；
VCC 滤波电容：VCC 引脚需外接至少 1μF 的低 ESR（等效串联电阻）电解电容或陶瓷电容，滤除输入电压纹波，确保芯片供电稳定；
PCB 布局：SOT23-5 封装的引脚间距较小，PCB 布局时需确保引脚与焊盘精准对齐，避免虚焊；GND 引脚需与 PCB 地平面充分连接（建议铺铜），增强散热与抗干扰能力；
热设计：HT4054 的热阻（θJA）为 250℃/W，当充电电流较大（如 500mA）时，建议在芯片周围预留少量散热空间，避免长时间满负载工作导致芯片温度过高（结温最高不超过 125℃）。
五、便携设备充电领域的 “国产优选”
作为华芯邦在线性充电 IC 领域的代表性产品，HT4054 以 “小封装、高集成、精准控、低功耗” 的核心优势，不仅解决了便携设备充电的体积、效率、安全痛点，还为国内电子设备厂商提供了高性价比的国产替代方案。相较于进口同类芯片，HT4054 在保持性能相当的前提下，成本降低 20% 以上，交货周期缩短 30%，有效缓解了进口芯片供应链波动带来的风险。
随着便携电子设备向 “更小巧、更智能、更长续航” 的方向发展，HT4054 这类高度集成的线性充电 IC 将成为行业主流选择。未来，相信华芯邦会持续深耕充电管理领域，推出更多适配不同场景的高性能芯片，为便携电子设备的创新发展注入更强动力。对于追求产品小型化、可靠性与成本优势的工程师而言，HT4054 无疑是便携设备充电方案的 “理想之选”。
