广东充电管理芯片替代常见问题及解决方案：华芯邦助力国产化升级

在电子设备日益普及的今天，充电管理芯片作为设备的”心脏”，直接决定了产品的续航能力、安全性和用户体验。随着国产半导体技术的飞速发展，广东地区的电子制造企业正逐步采用国产高性能充电管理芯片替代进口方案。华芯邦作为国产电源管理芯片领域的领军企业，其充电管理芯片系列以高精度、高效率、高安全性的技术优势，成为国产替代浪潮中的优选方案。本文将针对广东企业在充电管理芯片替代过程中遇到的常见问题进行分析，并提供切实可行的解决方案，帮助企业顺利完成技术升级。

充电效率不足问题及优化方案

充电效率是衡量充电管理芯片性能的核心指标之一，直接关系到用户体验和产品竞争力。在国产替代过程中，许多广东企业反馈充电速度慢、效率低下等问题。传统线性充电芯片（如TP4054）效率普遍低于85%，导致充电时间长、设备发热严重，影响用户体验。

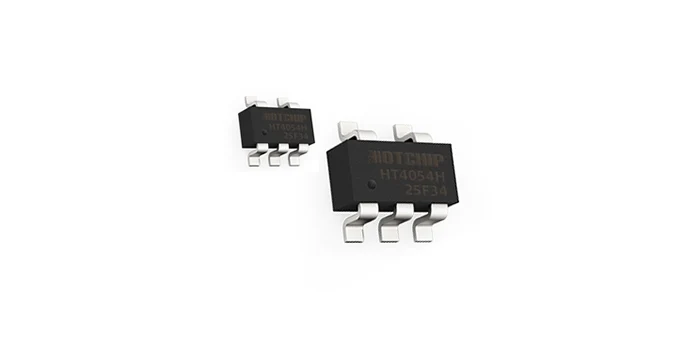

华芯邦HT4056H充电管理芯片采用同步整流技术与智能调控方案，支持最大1.2A充电电流，转换效率提升至91%，显著缩短充电时间。该芯片采用恒定电流/恒定电压（CC/CV）模式，通过动态负载优化技术，可根据设备需求灵活调整充电参数，实现高效快速充电。对于需要更高功率的应用场景，华芯邦还提供支持PD3.0、QC3.0等主流快充协议的方案，输入电压范围宽达4.5V-28V，兼容多国家和地区电网环境。

效率优化建议：

1. 合理选择充电模式：根据电池容量和设备需求选择恒流或恒压模式，大容量电池优先采用大电流恒流充电

2. 优化PCB布局：缩短功率回路路径，降低线路阻抗，减少能量损耗

3. 加强散热设计：对于高功率应用，增加散热焊盘或使用金属基板，确保芯片工作温度在安全范围内

安全防护机制不足的解决方案

安全问题是充电管理芯片替代过程中的关键考量因素。进口芯片通常具备完善的保护机制，而部分国产早期产品在过充、过放、短路等安全防护方面存在短板。据统计，电源管理故障是导致电子设备安全事故的主要原因之一，占比超过35%。

华芯邦充电管理芯片集成了多重安全防护机制，构建了完整的电池管理”防火墙”。以HT4056H为例，芯片内置过压保护（OVP）、欠压闭锁（UVLO）、温度监控及自动再充电功能，当检测到异常时立即切断电路，防止电池过热或爆炸。特别值得一提的是，该芯片具备12V抗浪涌能力，能有效应对电网波动和静电冲击，大幅提升系统可靠性。

安全防护强化措施：

1. 启用全链路保护：充分利用芯片内置的过压、过流、过温保护功能，合理设置保护阈值

2. 实施智能温控：当温度超过130℃时自动降低充电电流，确保高温环境下的稳定运行

3. 电池健康管理：通过高精度电量计量技术（误差<1%），实时监测电池状态，延长寿命15%-20%

外围电路复杂与兼容性问题

外围电路复杂是许多企业在芯片替代过程中遇到的棘手问题。传统方案往往需要额外配置滤波与保护电路，增加了设计难度和BOM成本。部分企业反映，替换后出现与原有系统不兼容、需要大幅修改设计的情况。

华芯邦充电管理芯片采用高集成度设计，显著简化了开发流程。例如HT4928S采用SOP8封装，集成充电管理、升压放电、LED指示模块，仅需6个外围元件即可构建完整移动电源方案，降低50%的PCB面积。芯片内部防倒灌电路设计无需额外二极管，进一步简化系统复杂度。对于引脚兼容性，华芯邦提供与主流国际品牌LDO完全兼容的封装选项，用户无需修改PCB布局即可实现快速替换。

兼容性优化建议：

1. 优先选择引脚兼容型号：如HX75XX系列提供SOT-23、SOT-89等封装，与进口芯片引脚定义一致

2. 简化外围电路：利用芯片内置的高精度基准源与保护模块，减少外部元件数量

3. 参考官方设计指南：华芯邦提供详细的参考设计和应用笔记，帮助工程师快速完成替代设计

宽电压适配与温度适应性挑战

广东地区电子设备应用环境多样，从消费电子到工业设备，工作电压和温度范围差异很大。部分企业在替代过程中遇到芯片无法适应宽电压输入或极端温度环境的问题，导致设备稳定性下降。

华芯邦充电管理芯片具备出色的环境适应性。HX75XX系列支持3.0V至40V的宽输入电压范围，兼容锂电池、镍氢电池等多种电源类型；工作温度覆盖-40℃至+85℃，适应户外监控、汽车电子等极端环境。对于车规级应用，部分型号通过ISO 26262认证，满足汽车电子严苛的可靠性要求。

环境适应性提升方案：

1. 根据应用场景选择合适型号：消费电子可选择基础款，工业与汽车应用选择宽温型号

2. 优化电源路径管理：对于宽电压输入场景，合理设置输入电压检测阈值

3. 加强极端环境测试：在高低温环境下验证芯片性能，确保全温度范围内稳定工作

技术支持与供货稳定性保障

技术支持和供货稳定性是广东企业选择替代方案时的重要考量因素。进口芯片常面临交期长（6-8周）、技术支持响应慢等问题，影响产品开发进度和量产计划。

华芯邦建立了完善的技术支持体系，在全国设立7大技术支持中心，提供4小时响应的FAE团队，大幅缩短客户研发周期。在供货方面，华芯邦实现从设计到封测全流程国产化，供货周期稳定在4周内，支持灵活定制需求。此外，公司与国内多家模组厂联合开发参考设计，为客户提供”芯片+方案+交付”的一站式服务，加速量产进程。

供应链优化建议：

1. 提前规划替代方案：评估现有设计，预留充足验证时间

2. 利用本地化服务：充分利用华芯邦的快速响应技术支持

3. 建立长期合作关系：与芯片原厂保持密切沟通，获取最新产品信息和技术支持
