在 TWS 耳机充电仓、智能手环、USB 数据卡等便携设备追求 “微型化、高安全、长续航” 的当下，充电管理模块的 “抗风险能力” 与 “空间适配性” 成为厂商突破产品瓶颈的关键。传统锂离子电池充电方案常面临三大核心问题：输入电压波动易引发过压风险，导致电池鼓包或设备损坏；封装类型单一，难以适配不同设备的空间限制；集成度低需外置多个元件，既增加成本又降低电路可靠性
针对这些行业痛点，深圳市华芯邦科技有限公司（以下简称 “华芯邦”）推出HT4056H 带 OVP 的高压线性锂离子电池充电管理IC。这款产品以 40V 高压输入与 6V 过压保护（OVP）构建安全壁垒，通过 “涓流 – 恒流 – 恒压” 三段式精准充电延长电池寿命，更凭借ESOP8、TDFN2x2-8L、TDFN3x3-8L 多种封装类型，完美适配从 “超微型 TWS 充电仓” 到 “多功能手持设备” 的差异化需求，为便携设备充电方案提供 “安全 + 适配” 双重保障。
一、便携设备充电困境：为何 “安全” 与 “空间” 成核心矛盾？
随着便携设备功能日益密集，充电场景也愈发复杂 —— 从 USB Type-C 快充到第三方适配器供电，从户外临时充电到长时间待机，传统充电方案的短板被持续放大：
过压风险凸显，安全底线难守：多数充电 IC 输入电压上限仅 12V，面对 USB 供电瞬间波动（如突发 20V 高压）或劣质适配器的异常输出，缺乏有效的过压保护（OVP）机制。尤其 TWS 耳机、智能手环等 “贴身设备”，一旦因过压引发故障，不仅影响用户体验，更可能造成安全隐患。
封装适配性差，空间利用受限：传统充电 IC 多采用单一 DIP 封装或大尺寸 LGA 封装（如 5×5mm），而当前主流 TWS 耳机充电仓 PCB 面积已压缩至 100mm² 以内，智能手表机身厚度仅 5-8mm。大体积封装迫使厂商在 “电池容量” 与 “外观轻薄度” 间妥协，甚至牺牲充电功能的完整性。
集成度低，设计成本高企：部分充电方案需外置检测电阻、隔离二极管、过压保护元件，仅外围元件就占用 30% 以上的 PCB 空间。这不仅增加物料成本与焊接工序，还提升了电路故障率（如元件接触不良导致的充电中断），延长产品研发周期。
这些痛点的本质，是充电管理 IC 未能与 “复杂供电环境的安全性需求”“微型设备的空间限制”“厂商的成本控制目标” 深度匹配。而华芯邦 HT4056H 的推出，正是从技术根源上破解这些矛盾，重新定义便携设备充电管理的 “安全与适配标准”。
二、核心安全技术：OVP 高压保护 + 精准充电，筑牢设备与电池双防线
华芯邦在研发 HT4056H 时，以 “安全优先” 为核心设计理念，将高压防护与精准充电技术深度集成，确保产品在复杂场景下仍能稳定可靠工作。
1. 40V 高压输入 + 6V OVP，阻断过压风险
HT4056H 最核心的安全优势在于内置过压保护（OVP）功能，其输入电压上限高达 40V，过压保护阈值精准锁定 6V—— 这一设计专门针对便携设备常见的 “供电不稳定” 场景：
宽压适配无死角：无论是 USB 2.0/3.0 的 5V 标准供电，还是快充场景下的临时电压波动（如 12V 瞬态电压），甚至劣质适配器的 20V 误输出，HT4056H 都能通过 OVP 机制快速切断危险电压，避免电池与设备核心元件受损。例如，用户在户外使用非认证充电宝为 TWS 耳机充电时，即便充电宝出现电压漂移，HT4056H 的 OVP 功能也能在毫秒级内响应，保障充电安全。
无需外置 OVP 元件：传统方案需额外搭配 TVS 管、压敏电阻等过压保护元件，而 HT4056H 将 OVP 功能集成于芯片内部，不仅减少 2-3 个外围元件，还避免了外置元件参数偏差导致的保护失效风险，同时压缩 PCB 占用空间约 20%，为设备微型化设计腾出更多空间。
2. 三段式线性充电，1% 精度延长电池寿命
作为线性充电管理 IC，HT4056H 采用 “涓流 – 恒流 – 恒压” 三段式充电策略，且浮充电压（4.2V）精度达 ±1%，从根本上解决 “电池过充、充电不均衡” 问题，延长电池循环寿命：
涓流预充保护亏电电池：当电池电压低于 2.9V（涓流门限电压）时，HT4056H 自动进入涓流模式，以 120mA（典型值）的小电流充电。这一设计可避免大电流直接冲击亏电电池，减少电池内部极化反应，使电池循环寿命提升 10% 以上。
恒流快充提升充电效率：当电池电压升至 2.9V 以上，芯片切换至恒流模式，充电电流最高可达 1.0A（ESOP8/TDFN3x3-8L 封装），适配 1000mAh-2000mAh 的主流便携设备电池。以 500mAh 的 TWS 耳机电池为例，30 分钟即可充至 60% 电量，兼顾充电效率与电池安全。
恒压浮充避免过充：当电池电压接近 4.2V 浮充电压时，芯片进入恒压模式，充电电流逐渐减小，直至降至设定值的 1/10（约 120mA）时自动终止充电。1% 的电压精度确保每一颗电池都能充至满电状态，且不会出现 “欠充” 或 “过充” 的批次差异，保障设备续航一致性。
3. 高集成 + 低功耗，简化设计降本增效
HT4056H 采用内部 PMOSFET 架构，集成防倒灌电路、充电电流监控、温度保护等功能，外围仅需 6 个元件即可实现完整充电方案，大幅降低设计复杂度：
无外置元件负担：无需外部检测电阻（充电电流通过 PROG 脚外置电阻调节）、隔离二极管（防倒灌功能内置），电路结构简化 50%，物料成本降低 15%-20%，同时减少焊接工序，提升生产良率至 99.5% 以上。
超低功耗延长待机：当输入电压移除时，芯片自动进入低电流状态，电池漏电流≤2μA；待机模式功耗仅 55μA。以智能手环为例，即便长期待机，HT4056H 的低功耗设计也几乎不消耗电池电量，使设备待机时长延长 2-3 倍。
三、多封装适配：ESOP8 领衔，覆盖便携设备全场景需求
HT4056H 的另一大核心竞争力，在于提供ESOP8、TDFN2x2-8L、TDFN3x3-8L 三种封装类型，每种封装针对不同设备的空间与功率需求精准优化，让厂商无需为 “封装不匹配” 妥协产品设计。

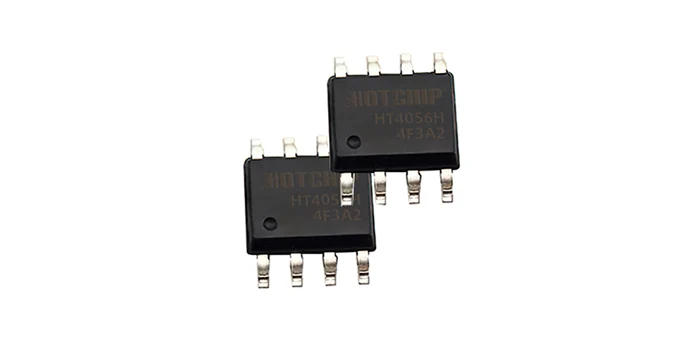

1. ESOP8 封装：平衡散热与兼容性，适配主流便携设备
ESOP8（绿色环保封装）是 HT4056H 的经典封装类型，其 2.1W 的功耗（TA=25℃）与 50℃/W 的封装热阻，使其在中高功率充电场景（如 1.0A 充电电流）下仍能稳定工作：
散热优势突出：ESOP8 封装的暴露热焊盘（Exposed Thermal PAD）直接接地，可快速传导芯片工作时产生的热量，避免高温导致的充电电流降额。例如，在 USB 数据卡（搭载 1500mAh 电池）充电场景中，当充电电流维持 1.0A 时，ESOP8 封装的芯片温度仅比环境温度高 15℃，远低于小尺寸封装的 25℃温差，保障长期充电稳定性。
兼容性强，易量产：ESOP8 封装是电子行业通用封装类型，主流 SMT 贴片机均可兼容，无需特殊吸嘴或工艺调整；同时，其引脚间距合理（1.27mm），焊接容错率高，适合移动电话、便携 MP3 等 “产量大、对散热有要求” 的设备大规模量产。
2. TDFN2x2-8L 封装：超微型设计，赋能 TWS / 智能手环
TDFN2x2-8L 封装尺寸仅 2.0×2.0×0.8mm，是 HT4056H 针对 “超微型设备” 推出的极致空间方案：
空间占用骤减 60%：相比传统 5×5mm 封装，TDFN2x2-8L 的平面面积仅 4mm²（相当于 1 颗 0603 电阻大小），可轻松嵌入 TWS 耳机充电仓、智能手环的狭小 PCB 空间。例如，某品牌 TWS 充电仓采用该封装后，PCB 面积从 80mm² 压缩至 65mm²，同时为电池腾出空间，将充电仓续航从 4 小时提升至 5.5 小时。
适配低电流场景：TDFN2x2-8L 的最大充电电流为 0.8A，刚好匹配 TWS 耳机充电仓（200-500mAh 电池）、智能手环（150-300mAh 电池）的充电需求，无需降额使用，兼顾空间与性能。
3. TDFN3x3-8L 封装：平衡尺寸与功率，适配多功能手持设备
TDFN3x3-8L 封装（3.0×3.0×0.8mm）介于 ESOP8 与 TDFN2x2-8L 之间，适合 “中等功率 + 中度空间限制” 的设备，如手持测温仪、便携录音笔等：
1.0A 电流 + 紧凑尺寸：既能支持 1.0A 的充电电流（适配 800-1500mAh 电池），又比 ESOP8 封装节省 30% 的 PCB 空间，满足设备 “功能丰富但不臃肿” 的设计需求。例如，手持测温仪采用该封装后，可在有限 PCB 空间内同时集成充电模块、测温传感器与显示屏，提升产品综合竞争力。
散热与布局灵活：TDFN3x3-8L 的热阻优于 TDFN2x2-8L，在 0.8-1.0A 充电电流下，温度控制更稳定；同时，其引脚布局合理，便于周边元件（如 PROG 调节电阻、滤波电容）的紧凑排布，减少 PCB 布线难度，缩短研发周期。
四、场景化落地：从设计到生产，全程赋能便携设备升级
HT4056H 的高安全性、多封装适配性，使其在多个便携设备领域展现出独特优势，成为厂商解决充电痛点的 “一站式方案”。
1. TWS 耳机充电仓：TDFN2x2-8L 封装 + 低功耗，提升续航与可靠性
TWS 耳机充电仓的核心需求是 “小体积、长待机、防过压”：
空间适配：TDFN2x2-8L 封装可嵌入充电仓的边角区域，不占用电池与无线充电线圈的空间，帮助厂商将充电仓厚度从 12mm 压缩至 10mm 以内，打造更轻薄的握持体验。
安全防护：面对用户使用不同品牌 USB 充电器的场景，HT4056H 的 OVP 功能可防止电压异常导致的充电仓主板烧毁；防倒灌电路则避免耳机电池向充电仓反向放电，延长耳机单次使用时长。
低功耗待机：55μA 的待机功耗，使充电仓在满电后可待机 6 个月以上，无需频繁补充电量，提升用户使用便利性。
2. 智能手表 / 手环：ESOP8/TDFN3x3-8L 封装 + 温度保护，适配贴身场景
智能手表需 “安全充电、稳定散热、适配狭小 PCB”：
温度控制：HT4056H 内置 145℃结温保护，当手表佩戴在手腕上充电（散热条件较差）时，芯片会自动降低充电电流，避免高温烫伤皮肤；ESOP8 封装的散热优势则确保充电过程中温度平稳，不会出现 “充电中断” 问题。
精准充电：1% 精度的 4.2V 浮充电压，适配智能手表常用的 300-500mAh 小型电池，避免过充导致的电池鼓包，延长手表使用寿命（通常可提升 1-2 年使用周期）。
3. 便携数据卡 / 手持设备：ESOP8 封装 + 高集成，简化设计降成本
USB 数据卡、手持测温仪等设备需 “高集成、易量产、防供电波动”：
简化电路：HT4056H 仅需 6 个外围元件，相比传统方案减少 3-4 个元件，PCB 面积从 20mm² 压缩至 12mm²，物料成本降低 15%，同时减少电路故障点，提升产品可靠性。
量产适配：ESOP8 封装兼容主流 SMT 生产线，卷盘包装（4000 颗 / 卷）可直接对接自动化贴片机，生产效率提升 20%，适合大规模量产。
五、生产与合规：全流程支持，降低厂商导入门槛
一款优秀的 IC 产品，不仅要 “性能好”，更要 “易生产、够合规”。华芯邦从厂商实际需求出发，为 HT4056H 提供全流程技术支持与标准化服务，助力产品快速落地。
1. 清晰的设计指导与工艺兼容
详细设计文档：提供完整的典型应用电路、PCB 布局图、PROG 电阻计算方法（
RPROG=1200/I CHG），厂商可直接参考设计，无需反复调试。例如，若需设定 1.0A 充电电流，仅需在 PROG 脚接 1.2kΩ 电阻即可，操作简单易懂。
回流焊兼容：三种封装均支持无铅焊接，焊接温度（260℃/10s）符合行业标准，无需调整现有生产线参数；ESOP8 封装的热焊盘设计还能提升焊接可靠性，减少虚焊风险。
2. 标准化包装与品质管控
自动化包装：ESOP8、TDFN2x2-8L 采用 4000 颗 / 卷的 13 英寸卷盘包装，TDFN3x3-8L 为 5000 颗 / 卷，均符合 EIA-481 标准，可直接对接贴片机，减少人工拆包时间，提升生产效率。
全流程检测：每一颗 HT4056H 出厂前均经过 “高压测试、充电精度测试、温度保护测试”，并提供批次检测报告；芯片还通过 4000V HBM ESD 测试，确保抗静电能力，降低运输与生产中的损坏风险。
3. 合规与售后保障
HT4056H 符合 RoHS、无卤素环保标准，满足欧盟、北美等主要市场的环保要求；若产品出口涉及瓦圣那协议，华芯邦可协助提供相关技术文档，确保合规出口。同时，华芯邦承诺 “规格书更新及时通知”，并提供 7×24 小时技术支持，随时解答厂商在设计、生产中的疑问，缩短产品上市周期。
六、以安全与适配为核心，华芯邦 HT4056H 重塑便携设备充电标准
从 “40V OVP 高压保护” 构建安全防线，到 “三段式精准充电” 保障电池寿命，再到 “ESOP8 多封装” 解锁设计自由，HT4056H 的每一项设计，都源于华芯邦对便携设备充电需求的深度洞察。这款带 OVP 的高压线性锂离子电池充电管理IC，不仅解决了传统方案 “安全隐患大、封装适配差、集成度低” 的痛点，更以 “全场景适配、易生产、高可靠” 的优势，成为 TWS 耳机、智能手表、便携手持设备厂商的优选方案。
未来，华芯邦将继续以 “成为全球数模混合芯片领先企业” 为目标，深耕充电管理、传感等领域的技术创新，推出更多贴合行业需求的产品，助力便携设备向 “更安全、更轻薄、更高效” 方向升级，为用户带来更优质的使用体验。
